Голова и хвост магистрального конвейера

Как управлять приводами на конвейерах длиной в десятки километров.

Когда конвейер растягивается на 15 или 20 километров, традиционные методы управления перестают работать. Один привод не справляется — лента рвётся от перегрузки или проскальзывает на шкивах. Инженеры нашли решение: устанавливают двигатели и в голове, и в хвосте конвейера. Но тут возникает новая проблема — как заставить их работать синхронно, через упругую ленту, которая ведёт себя как гигантская резинка?

За последние десятилетия технологии шагнули далеко вперёд. Появились новые материалы для лент, более эффективные стыки, а главное — инструменты динамического моделирования, которые позволяют рассчитать поведение конвейера при пуске и останове. В результате стали возможны одиночные конвейеры длиной до 20 и более километров без промежуточных перегрузочных узлов. Это резко снижает капитальные и эксплуатационные затраты.

Но у медали есть обратная сторона. Длинный конвейер — это сложная механическая система, где лента ведёт себя как упругая связь между головным и хвостовым приводами. При пуске в ленте возникают волны растяжения, которые могут привести к перенапряжению стыков или, наоборот, к провисанию и проскальзыванию на хвостовом барабане. Чтобы справиться с этим, приводы должны работать согласованно, а система управления — учитывать динамику ленты в реальном времени.

Почему одного привода недостаточно

Представьте себе ленту длиной 15 километров. Если установить двигатели только в голове, то натяжение в начале конвейера будет колоссальным — лента должна тянуть за собой многокилометровый гружёный полотно и преодолевать сопротивление роликов. Это требует либо сверхпрочной (и очень дорогой) ленты, либо ограничения длины.

Решение — установить приводы и в голове, и в хвосте. Хвостовой привод как бы «подталкивает» ленту, снижая нагрузку на головную часть и позволяя использовать ленту меньшей прочности. Такая схема называется «головной и хвостовой приводы» (head and tail drives).

Но тут возникает новая проблема. Лента — не жёсткий стержень. Она растягивается под нагрузкой, и между головой и хвостом всегда есть разница в скорости и натяжении. Если просто включить оба привода на полную мощность, они начнут «бороться» друг с другом, вызывая колебания натяжения, которые могут повредить ленту и оборудование.

Типы приводов: что используют на длинных конвейерах

Выбор привода — ключевое решение. Не все типы подходят для длинных конвейеров. Авторы статьи выделяют несколько основных вариантов.

Инверторные приводы (частотный преобразователь)

Сегодня это самый распространённый выбор. Инверторы обеспечивают точное управление скоростью, включая работу на околонулевых скоростях, могут работать и в двигательном, и в тормозном режиме. Они обладают высокой повторяемостью и предсказуемостью управления. Главные недостатки — высокий уровень электрических помех и требование высокой квалификации обслуживающего персонала.

Пример из практики: конвейер длиной 15,6 км на руднике Zimbabwe Iron & Steel Co. (Zisco) в Ripple Creek, Zimbabwe (рис. 1). Используются четыре инвертора Siemens по 250 кВт: три в голове, один в хвосте.

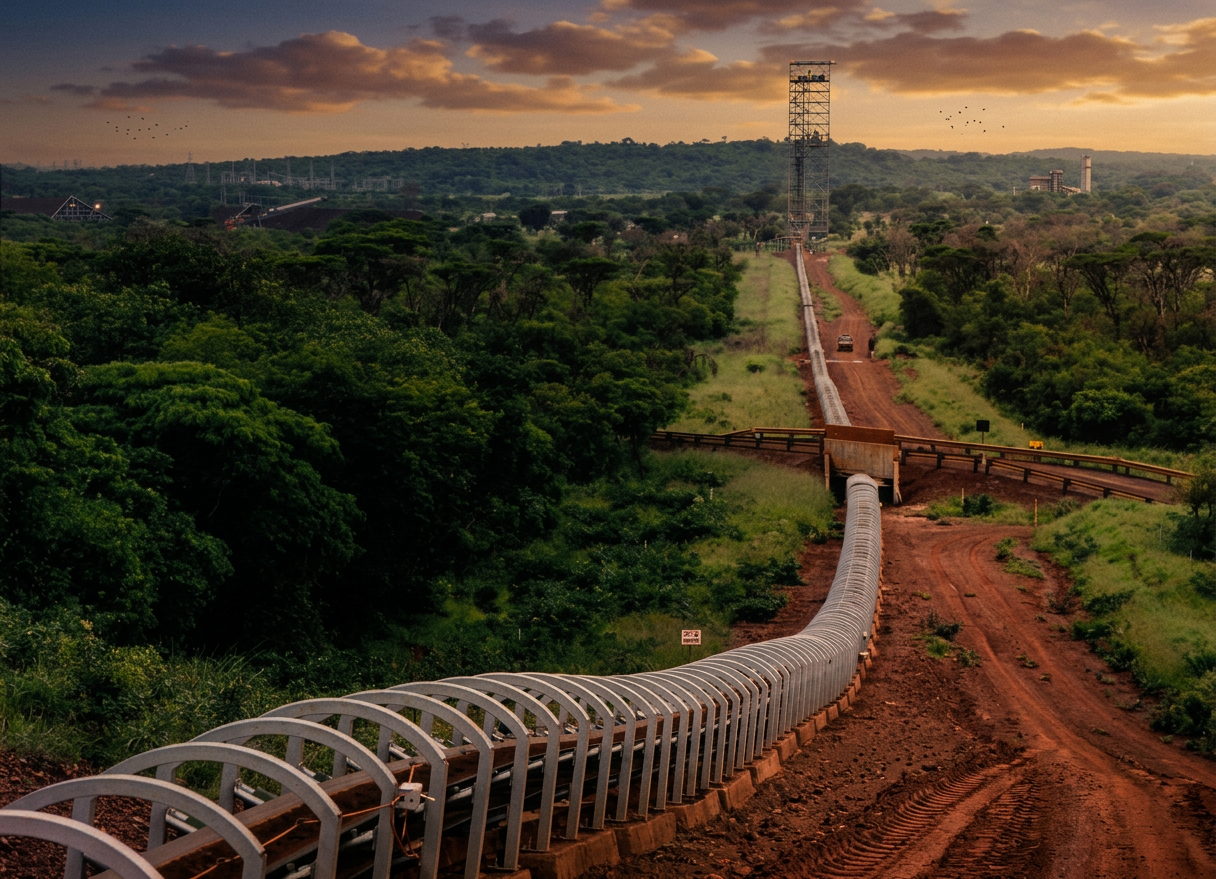

Рисунок 1. Конвейер 15,6 км в Зимбабве.

Приводы с асинхронными двигателями и гидромуфтами

Гидромуфты с трубкой отбора масла (scoop-tube) — это классика. Они дёшевы, просты в обслуживании и хорошо работают в удалённых местах, где квалификация персонала невысока. Но у них есть серьёзные недостатки: нелинейная характеристика момента на малых скоростях, низкий КПД (постоянное гидравлическое скольжение), невозможность работать в тормозном режиме до достижения синхронной скорости. Однако, при правильном управлении они вполне работоспособны.

Пример из практики: индонезийский рудник Indo Kodeco в Калимантане. Конвейерная система длиной 25 км включает пять конвейеров. На конвейерах C3 и C4 используются два двигателя по 630 кВт в голове и один 400 кВт в хвосте, соединённые с гидромуфтами Voith Turbo.

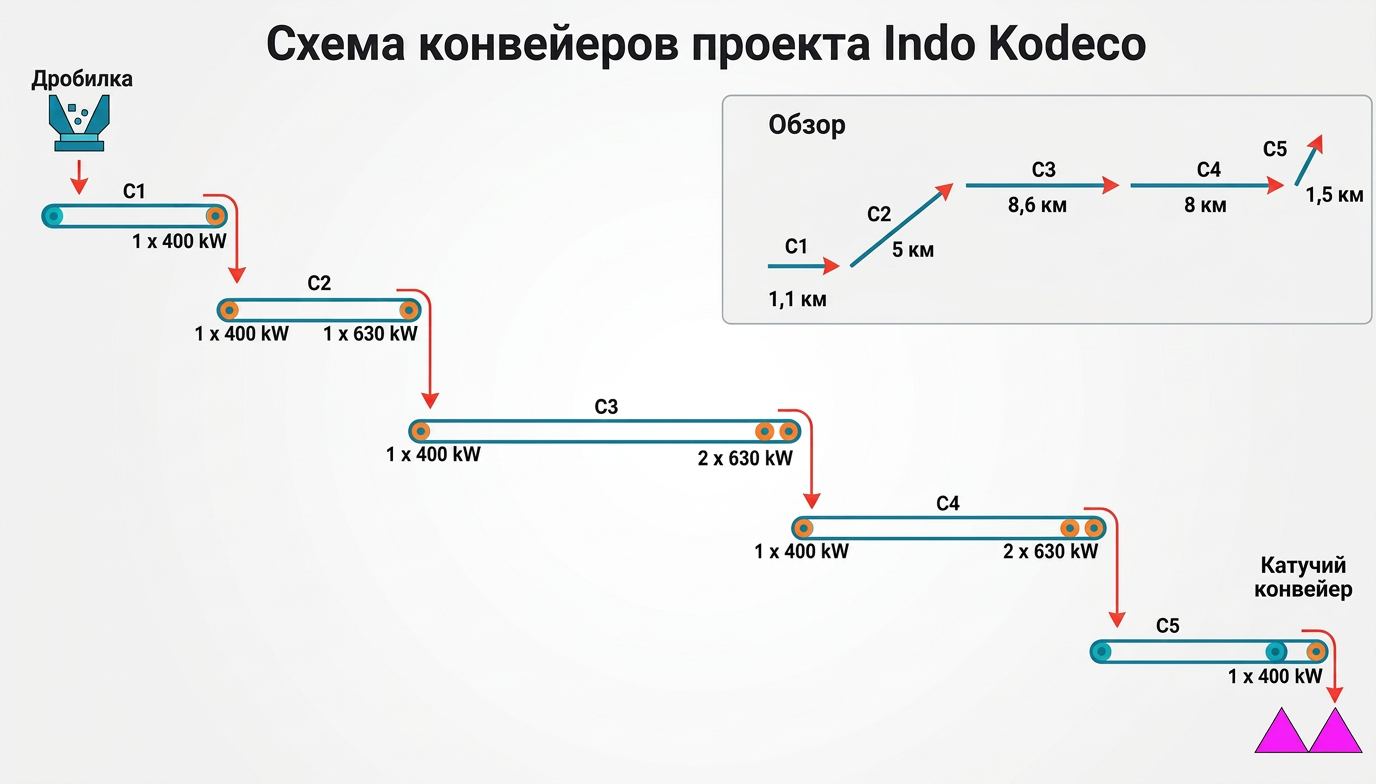

Рисунок 2 — Схема трассы Indo Kodeco

Приводы с фазными роторами (двигатели с контактными кольцами)

Такие двигатели с пусковыми резисторами на роторе — бюджетное и надёжное решение, но в России например это уже считается не совсем современно, так как есть ограничения: невозможность плавно регулировать скорость в широком диапазоне, сложность с распределением нагрузки между приводами, и главное — тепловые ограничения, которые делают их непригодными для очень долгих пусков (более 100 секунд).

Пример из практики: рудник Kennecott в Бингем-Каньоне, Юта. Пять конвейеров с двигателями по 1125 кВт. Два конвейера имеют рекуперативные участки и оснащены четырьмя двигателями на голове и хвосте. Используются резисторные пусковые схемы с 22 ступенями.

Как синхронизировать приводы через километры ленты

Главная инженерная задача — заставить головной и хвостовой приводы работать как единое целое. Авторы описывают три основных подхода к управлению.

Адаптивное управление (для инверторов и гидромуфт)

Это самый современный метод. Один из приводов (обычно головной) работает в режиме управления скоростью (ведущий), остальные — в режиме управления моментом (ведомые). Но между головой и хвостом не может быть простого подчинения — слишком велико расстояние. Поэтому применяется следующий алгоритм:

1. Этап выдержки (dwell). Сначала запускаются головные приводы и разгоняются до малой скорости (обычно 5% от номинала). Это позволяет «выбрать слабину» и создать начальное натяжение по всей длине.
2. Этап синхронизации. Затем запускается хвостовой привод и разгоняется до той же малой скорости.
3. Этап разгона. Оба привода одновременно разгоняются до номинальной скорости по S-образной кривой, которая минимизирует динамические нагрузки.
4. Этап распределение нагрузки. После достижения 20-30% скорости включается алгоритм распределения нагрузки, который корректирует момент хвостового привода так, чтобы он нёс свою долю нагрузки, не пытаясь «обогнать» ленту.

Ключевая деталь: Для предотвращения пробуксовки на хвосте иногда используют датчики натяжения ленты (тензодатчики). Если натяжение падает ниже допустимого, система переключает хвостовой привод из режима скорости в режим поддержания натяжения.

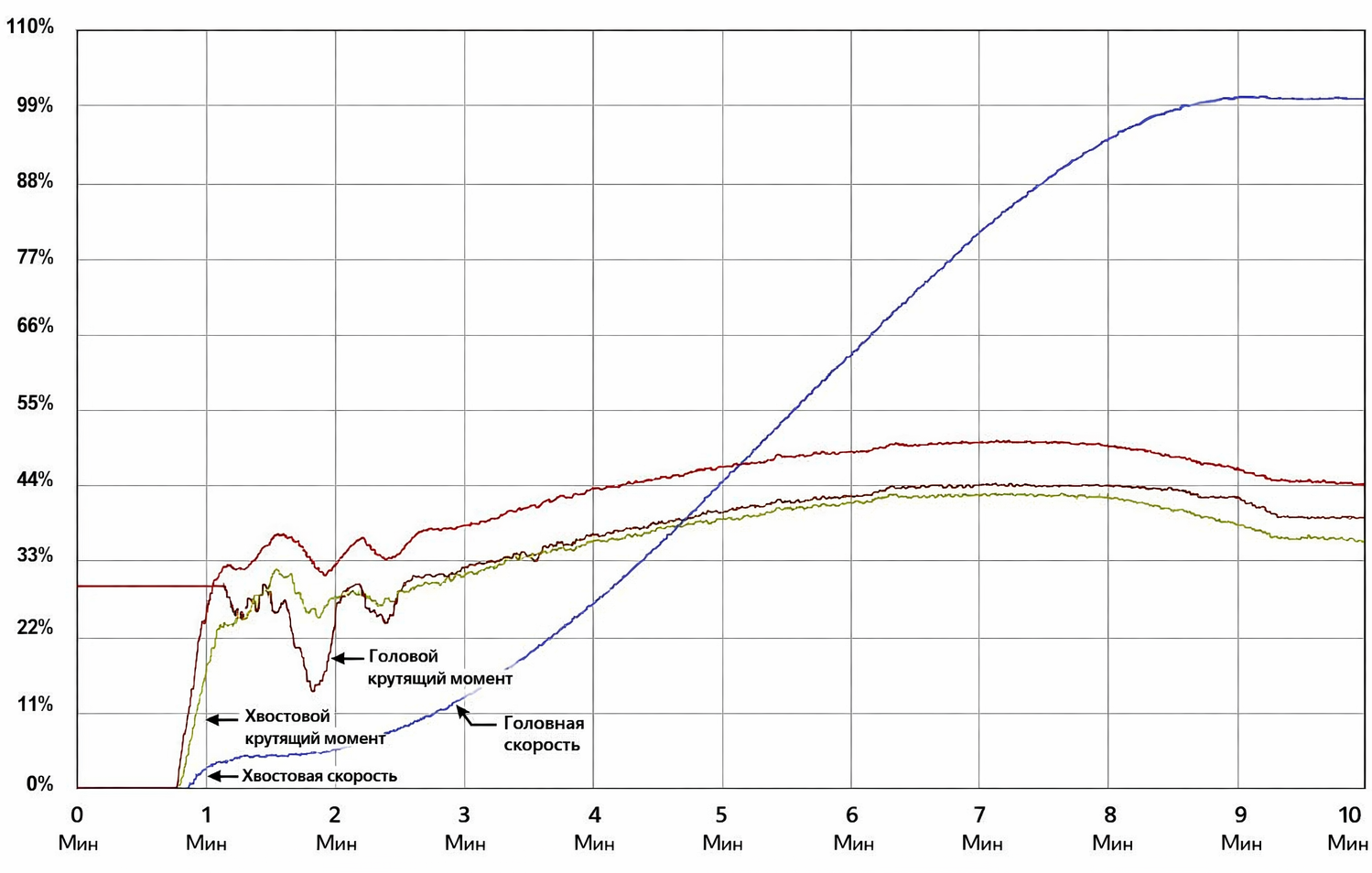

Рисунок 3 — адаптивные управление инвентором (ЧРП) - Запуск загруженного конвейера - проект Zisco

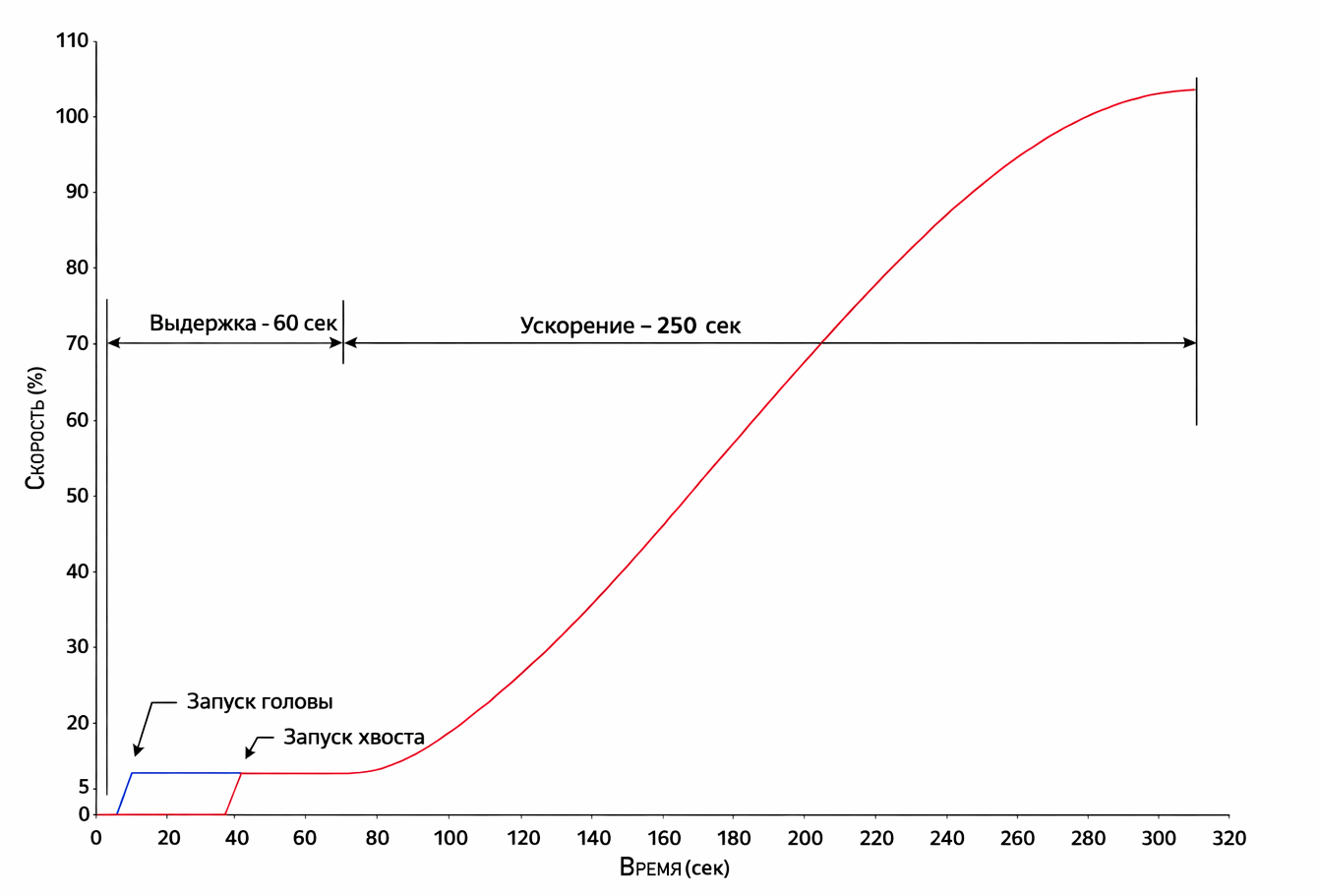

Рисунок 4 — Адаптивное управление гидромуфтой — последовательность запуска конвейера - проект Indo Kodeco

Упреждающее управление (для фазных двигателей и гидромуфт)

В этом случае все действия жёстко запрограммированы на основе динамического моделирования. Система управления просто выполняет заранее рассчитанную последовательность: через заданное время после запуска головы запускается хвост, затем оба проходят свои ступени разгона (разные для разных приводов). Это проще в реализации, но менее гибко. Время разгона зависит от загрузки, и точность поддержания натяжения ниже.

Пример из практики: рудник MRN в Порту-Тромбетас, Бразилия. Из-за некачественных приводов гидромуфт с большим гистерезисом пришлось использовать именно упреждающее управление — оно не чувствительно к погрешностям позиционирования лопаток.

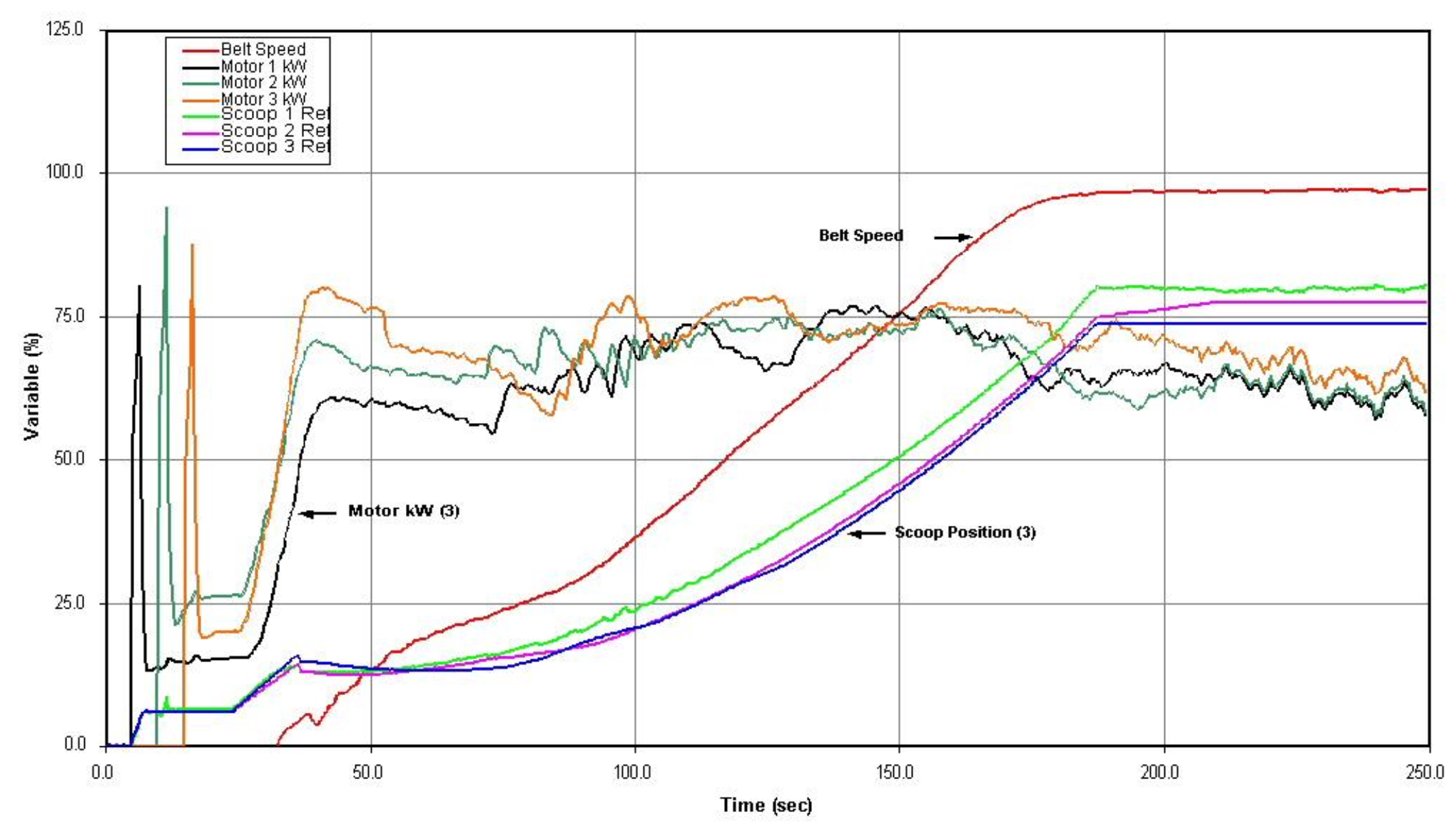

Рисунок 5 — Preemptive Fluid Coupling Controls - Loaded

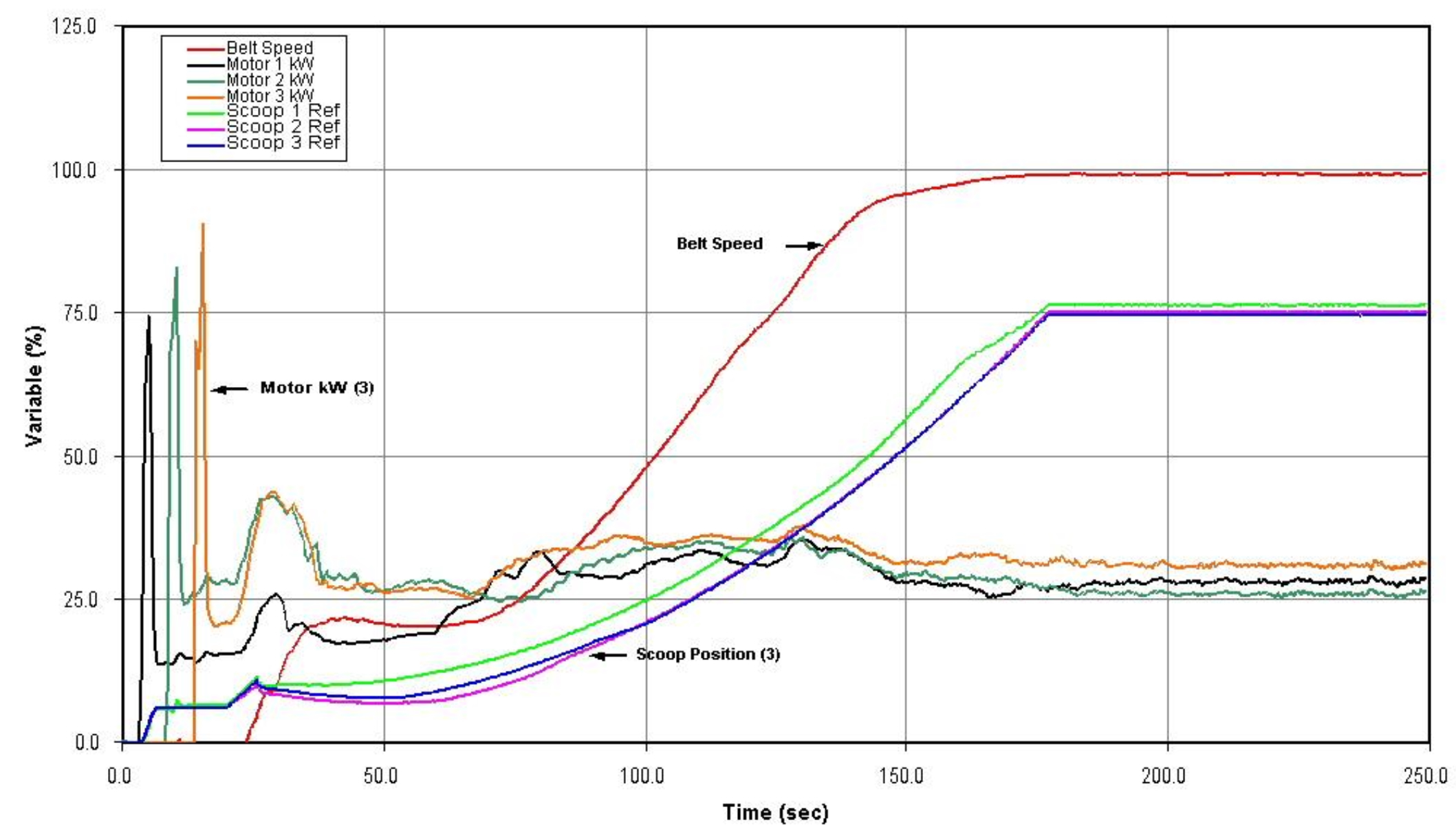

Рисунок 6 — Empty Conveyor Start - MRN Project (графики пуска порожнего и гружёного конвейера)

Архитектура систем управления

Чтобы управлять приводами, разнесёнными на десятки километров, нужна надёжная связь.Рассмотрим три основных варианта.

Точка-точка (serial link).
Самый простой и дешёвый вариант для одного конвейера. Два программируемых логических контроллера (PLC) на концах конвейера общаются через радиомодемы, телефонную линию или оптоволокно. Главный недостаток — малая скорость (время оборота может достигать 5-15 секунд, что многовато для динамического управления). На Zisco использовали радиосвязь с направленными антеннами — это сработало благодаря равнинному рельефу и прямой видимости.

Одноранговая сеть (peer-to-peer).
Предпочтительный современный вариант для нескольких конвейеров. Используется оптоволоконный кабель, проложенный вдоль всей трассы. PLC обмениваются данными через сеть (Ethernet, Modbus Plus и т.д.). Это дороже, но гораздо быстрее и надёжнее.

Удалённый ввод-вывод (remote I/O).
Используется один PLC на одном конце конвейера и удалённая стойка ввода-вывода на другом. Раньше применялся часто, сейчас вытеснен сетями.

Подытожим

Длинные магистральные конвейеры с головными и хвостовыми приводами — это вершина современной техники транспортировки сыпучих материалов. Их проектирование требует не только расчёта механической части, но и глубокого понимания динамики ленты и систем автоматического управления.

Успех проекта зависит от трёх факторов:

1. Правильный выбор типа привода (инверторы — для сложных трасс и высоких требований, гидромуфты — для удалённых объектов с невысокой квалификацией персонала).

2. Тщательное динамическое моделирование, которое предскажет поведение ленты при пуске и останове и подскажет оптимальные алгоритмы управления.

3. Грамотно построенная система связи между контроллерами на голове и хвосте (предпочтительно — оптоволоконная сеть).

И самое главное: даже самое совершенное моделирование не заменит опыта настройки «в поле». Я как бывший инженер АСУТП настраивал много разного оборудования с различными схемами подключения и это всегда индивидуальные решения, настройка режимов. Иногда я переписывал программу на контроллер и управление частотными преобразователями уже находясь на самом объекте, так как кабинетное программирование это всё не то, только практикующий инженер может строить большие и сложные системы отличающиеся надёжностью.
