Методы укладки штабеля

Четыре метода укладки штабеля: как формируется будущее вашего склада

В мире складирования сыпучих материалов всё начинается с укладки. От того, как вы сформируете штабель, зависит решительно всё: как вы сможете его забирать, насколько ровным будет поток материала в технологию, сколько пыли нахватаются окрестности и будет ли вообще работать усреднение. Метод укладки — это не просто способ отсыпать кучу, это осознанный выбор, который вы делаете на стадии проекта. И менять его потом, когда склад уже построен, будет поздно и дорого.

Существует четыре основных метода формирования продольных штабелей: Cone Shell (Конусы), Chevron (Шеврон), Windrow (Валки) и Strata (Пласты). У каждого своя геометрия, свои плюсы и минусы, своя скорость и свой уровень сегрегации — то есть расслоения материала по крупности и составу, и уровень гомогенизации - контролируемый процесс смешивания. Разберём методы подробно.

Конусы / Cone Shell

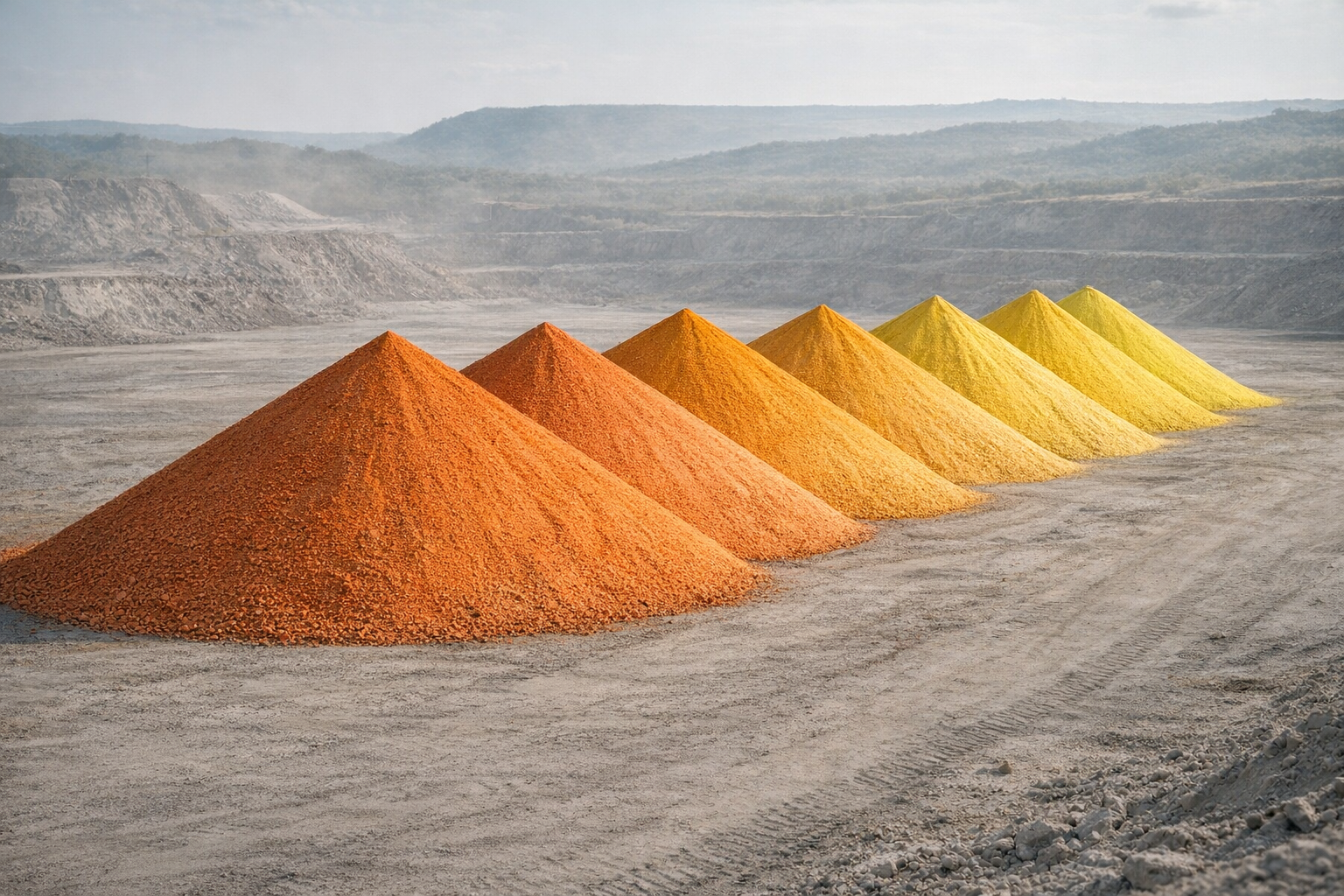

При методе конусов штабелеукладчик стоит на месте и отсыпает материал через ленточный конвейер своей стрелы, формируя один конус до максимальной высоты. Когда конус готов, штабелеукладчик переезжает на новую позицию и формирует следующий конус, частично перекрывая предыдущий. Так продолжается до заполнения всей длины склада. Сегрегация при конусном методе ниже, чем при чистом шевроне, но не исчезает полностью. Крупные куски всё равно скатываются по откосам, мелкие остаются в центре и наверху. Однако из-за того, что слои получаются тоньше и формируются с перекрытием, расслоение материала выражено слабее. Усреднение при укладке конусами низкое, метод не предназначен для последующей гомогенизации.

Оборудование для этого метода — самый простой стакер со стационарной стрелой без поворота и подъёма-опускания. Возможна также укладка конусами с помощью верхней конвейерной разгрузки через катучий конвейер или разгрузочную тележку. Это дёшево, надёжно и позволяет укладывать очень быстро. Никакого сложного оборудования не требуется, что делает метод привлекательным для бюджетных проектов.

При разборе штабеля, уложенного конусами, гомогенизация будет зависеть от типа реклаймера. Если использовать боковое срезание (портальный или боковой реклаймер), смешивания практически не произойдёт — материал пойдёт слоями, повторяющими геометрию укладки. Если же забирать штабель с торца мостовым реклаймером, можно добиться некоторого усреднения, но оно не будет максимальным из-за изначальной сегрегации. Гомогенизация, то есть целенаправленное перемешивание для выравнивания состава, здесь ограничена. Метод конусов подходит для складов, где смешивание не требуется или материал уже предварительно смешан.

Шеврон / Chevron

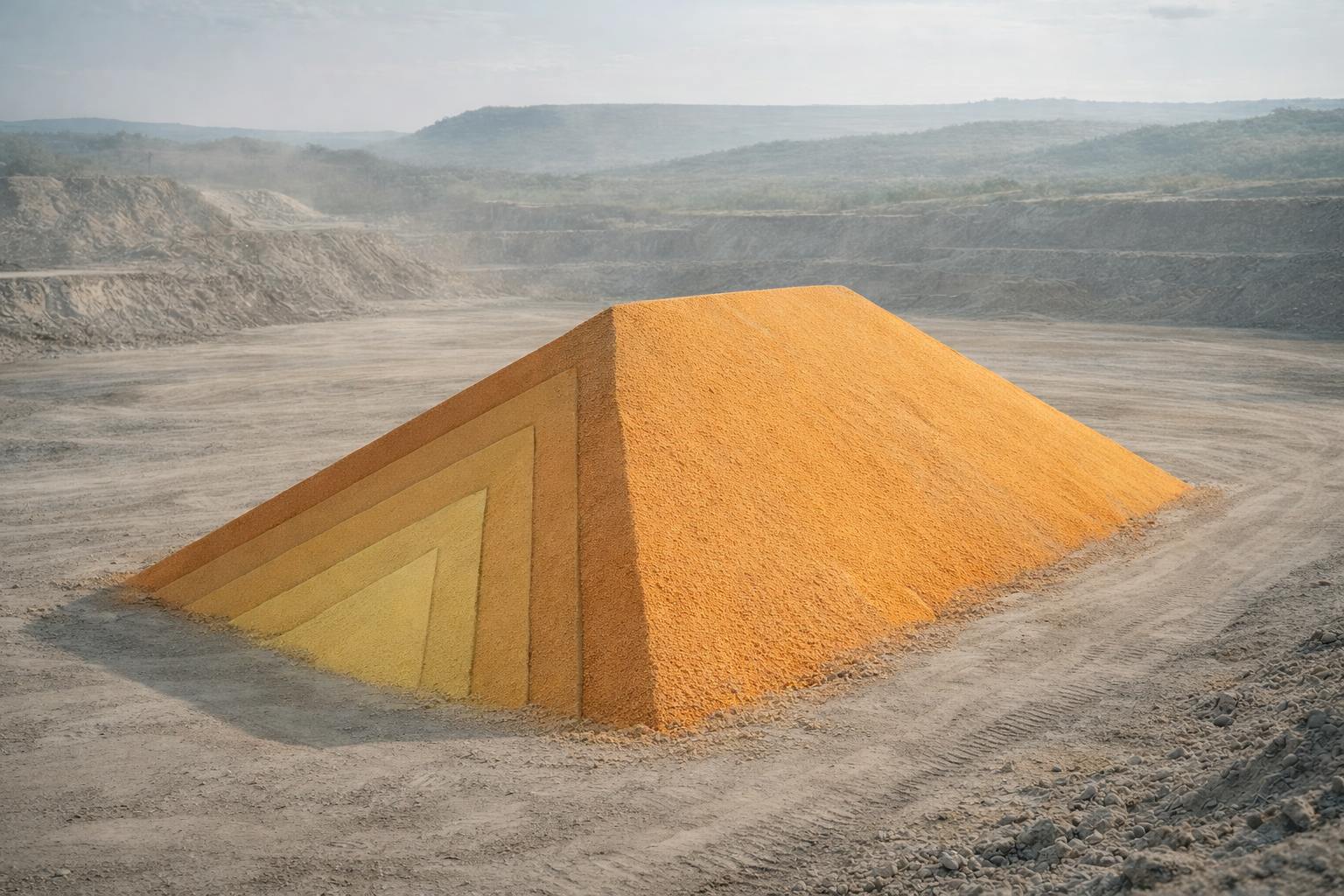

При методе шеврона материал укладывается штабелеукладчиком, который движется вперед и назад по центральной линии штабеля с заданной скоростью. Толщина слоя материала, укладываемого в процессе, определяется отношением между объёмной скоростью укладки и скоростью перемещения штабелера. Максимальное число слоёв может достигать до 400. Штабель растёт в высоту и в длину одновременно, а поперечное сечение имеет форму строгого треугольника. Однако шевронный метод вызывает сильную сегрегацию материала: мелкие частицы концентрируются в центральной части кучи, а крупные — на поверхности и в нижней части. Такое расслоение допускается для некоторых технологий, где качество сырья не так важна.

Оборудование для шеврона может использовать такой же стакер со стационарной стрелой или верхнюю конвейерную разгрузку через катучий конвейер или разгрузочную тележку. Если материал имеет большой уровень пыления, стакер делают с возможностью подъёма и опускания стрелы. Это немного удорожает конструкцию, но всё ещё является бюджетным вариантом для, например, складов нерудных материалов.

Для обеспечения надлежащего смешивания шевронную кучу необходимо извлекать с лицевой стороны, работая по всему поперечному сечению. То есть гомогенизация здесь целиком ложится на реклаймер. Если использовать боковое срезание, усреднения не будет — вы получите сначала крупную фракцию, потом мелкую. Если же применить мостовой роторный или барабанный реклаймер, забирающий материал с торца по всей высоте, можно достичь хороших коэффициентов усреднения до 1:8–1:10. Очень эффективно в такой схеме работают комбинированные машины — радиальные стакер-реклаймеры, где стакер укладывает всегда шевроном, а мостовой скребковый реклаймер производит забор материала. Шеврон — классика накопительных складов, не требовательных усреднительных складов, временных хранилищ и складов инертных материалов: песка, щебня, известняка, рядового угля.

Пласты / Strata

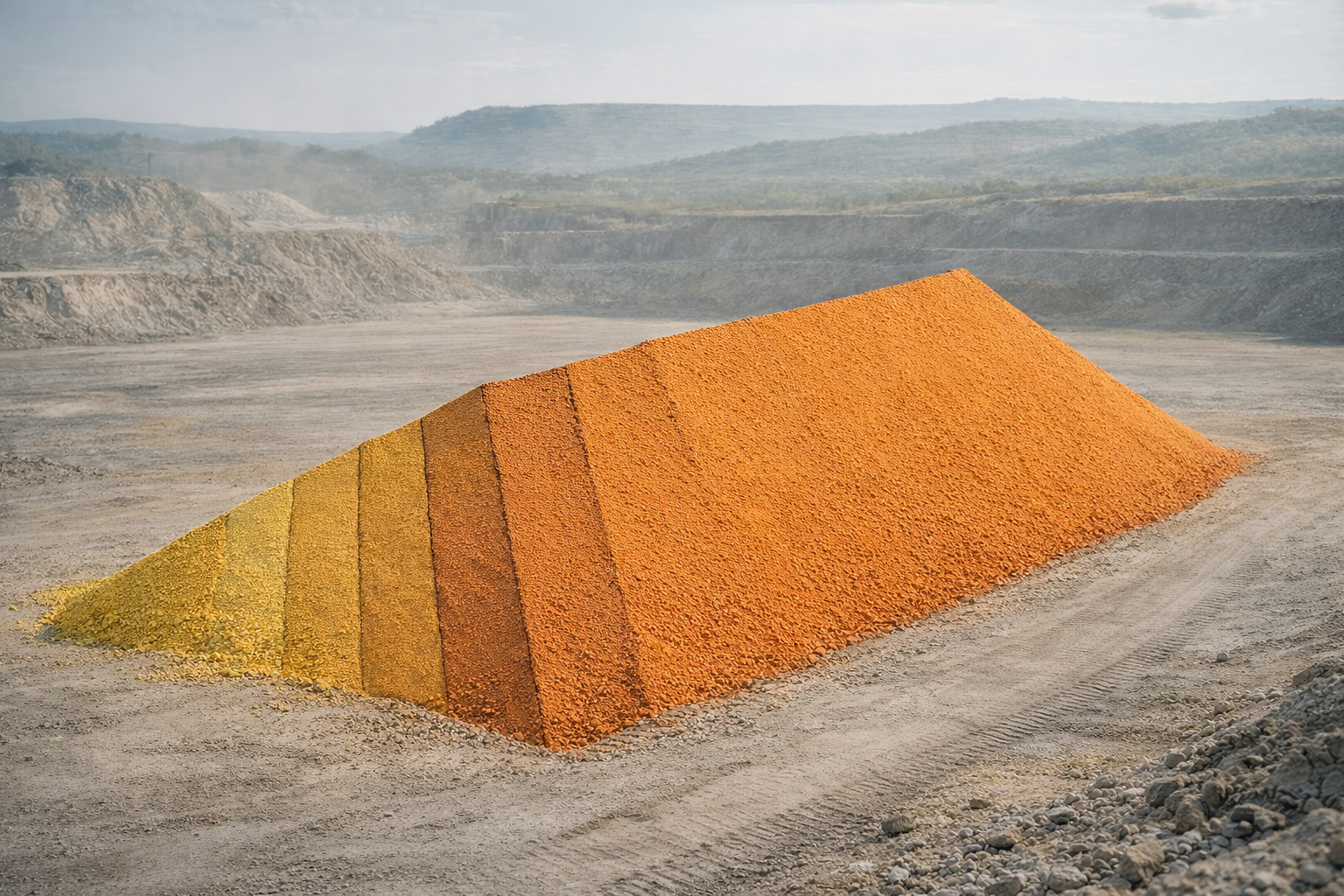

Метод Strata (укладка пластами) подразумевает формирование штабеля горизонтальными или наклонными слоями. Каждый слой отсыпается по всей ширине склада, после чего стрела стакера поднимается на высоту следующего слоя, и процесс повторяется. Сегрегация при горизонтальной укладке в таком методе минимальна, поскольку каждый слой однороден по всей своей толщине, и у частиц нет возможности скатываться по откосам — штабель формируется послойно, а не насыпью. В случае однородности материала или после предварительного смешивания пласты могут быть и под наклоном, это никак не влияет на сегрегационный эффект и последующую гомогенизацию.

Оборудование для метода Strata — поворотно-наклонный стакер (luffing and slewing), способный точно позиционировать стрелу. Это дороже и сложнее, чем простой стакер. Метод самый медленный из всех по скорости укладки штабеля, потому что необходимы дополнительные операции для позиционирования стрелы стакера между слоями.

Метод Strata предпочтителен в двух случаях. Во-первых, когда реклаймер работает только с одной части поперечного сечения штабеля. В этом случае горизонтальные слои обеспечивают, что в каждый момент времени на конвейер идёт материал из одного слоя, и если слои чередовались по составу, то и продукт на выходе будет меняться. Для настоящего усреднения Strata лучше сочетать с реклаймером, забирающим материал с торца, захватывая все слои одновременно. Во-вторых, метод Strata незаменим, когда сегрегация делает открытое основание штабеля неприемлемым. При традиционных методах крупные частицы скатываются к основанию, и если реклаймер забирает материал с уровня пола, он сначала получит поток крупной фракции. Горизонтальные слои Strata исключают это. Гомогенизация здесь достигается за счёт того, что при правильном разборе (например, мостовым скребковым реклаймером) материал срезается по всей высоте, перемешивая все слои в единую однородную массу. Пласты применяют на складах, где усреднение важно, а производительность укладки не критична — например, при работе с рудой, где нужно смешивать концентраты разного качества.

Валки / Windrow

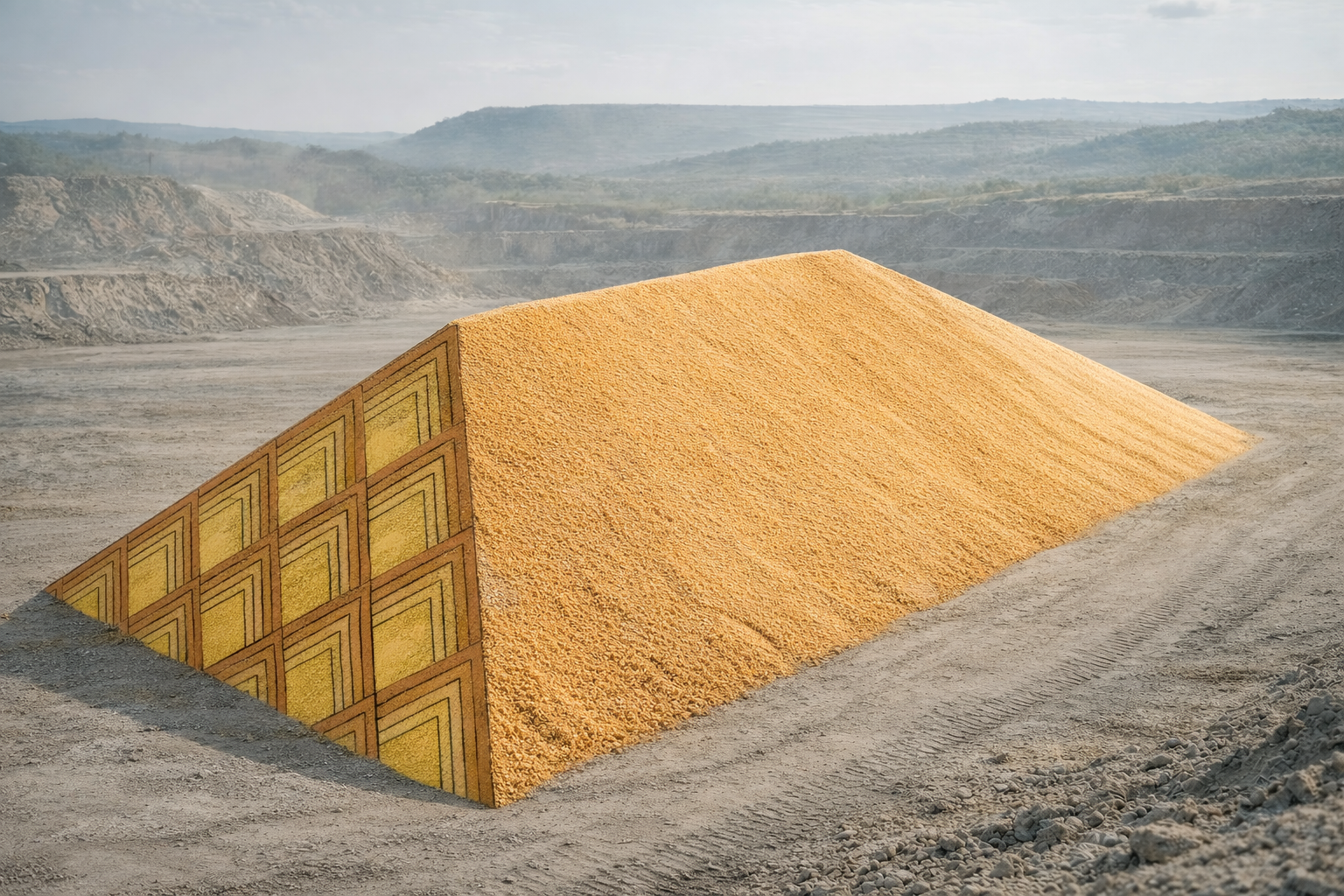

При методе валков материал укладывается из нескольких позиций по всей ширине штабеля. Для этого метода необходим штабелер с изменяемой высотой стрелы и поворотом. Метод валков предотвращает сегрегацию и обеспечивает более равномерное распределение мелких и крупных частиц по штабелю. Крупные куски не скатываются вниз, как при шевроне, потому что материал отсыпается не в одну точку, а распределяется по ширине. В результате поперечное сечение штабеля получается не треугольным, а трапециевидным. Сегрегация низкая, материал распределён по всему сечению равномерно.

Оборудование — поворотно-наклонный стакер (luffing and slewing stacker). Это требует больших капитальных затрат по сравнению с простым стакером или тележкой. Стакер должен уметь не только поднимать и опускать стрелу, но и поворачиваться, чтобы отсыпать материал в разные точки по ширине штабеля.

Метод валков предпочтителен в случаях, когда реклаймер работает только в одной части поперечного сечения штабеля. В таких условиях горизонтальное распределение материала по ширине обеспечивает, что с каждым сгребанием реклаймера на конвейер попадает материал, взятый из разных зон по ширине, что даёт хорошее усреднение. Гомогенизация достигается за счёт того, что при боковом срезании реклаймер последовательно забирает материал из разных горизонтальных зон, которые при укладке формировались из разных порций. Валки активно используют на угольных терминалах, складах руды, цементных заводах и в металлургии, где требуется хорошее усреднение при умеренных затратах на оборудование.

Как выбрать метод укладки и почему важен комплексный подход

Выбор метода укладки — это баланс между скоростью, качеством усреднения и капитальными затратами. Конусы дёшевы и быстры, но не дают хорошего усреднения. Шеврон — самый быстрый и самый распространённый, но с высокой сегрегацией. Валки дают отличную гомогенизацию и являются лучшим выбором для большинства усреднительных складов. Пласты — самый медленный метод, но с минимальной сегрегацией.

Однако важно понимать: метод укладки не существуют отдельно. Он должен работать в паре с методом разбора. Сегрегация — это процесс расслоения при укладке, а гомогенизация — целенаправленное перемешивание при разборе с помощью реклаймера. Правильная пара «укладка — реклаймер» даёт результат. Ошибочная — превращает склад головную боль технологов. Поэтому мы всегда проектируем склад как единую систему: укладка + расформирование = предсказуемое качество на выходе.

Именно поэтому мы в своей работе сначала делаем вариативный инжиниринг: смотрим показатели технологий, какое качество усреднения будет получаться на выходе, моделируем процессы. И только после этого рассчитываем стоимость проекта и выдаём заказчику результаты по трём вариантам — без сюрпризов и с технологической гарантией по производительности и составу материала.
