Методы разбора штабеля

Четыре метода разбора штабеля: как реклаймер формирует качество продукта

В мире складирования сыпучих материалов укладка — это только полдела, как я уже и упоминал в статье про методы укладки. От того, как вы забираете материал из штабеля, зависит, насколько качественным будет подаваться поток в технологию, будет ли работать усреднение и получите ли вы на выходе стабильный продукт или хаотичную смесь из крупных и мелких фракций, или непредсказуемого химического состава материала. Метод разбора (рекультивации, реклайминга) — это осознанный выбор, который вы делаете вместе с выбором реклаймера. И он должен быть согласован с методом укладки, иначе склад превратится не в технологический узел предприятия, а в обычный буфер.

Существует четыре основных метода разбора штабеля: боковое срезание, длинные террасы, шаг пилигрима и торцевой забор. У каждого своя геометрия забора, своя степень гомогенизации и свой «любимый» тип реклаймера. Разберём их подробно.

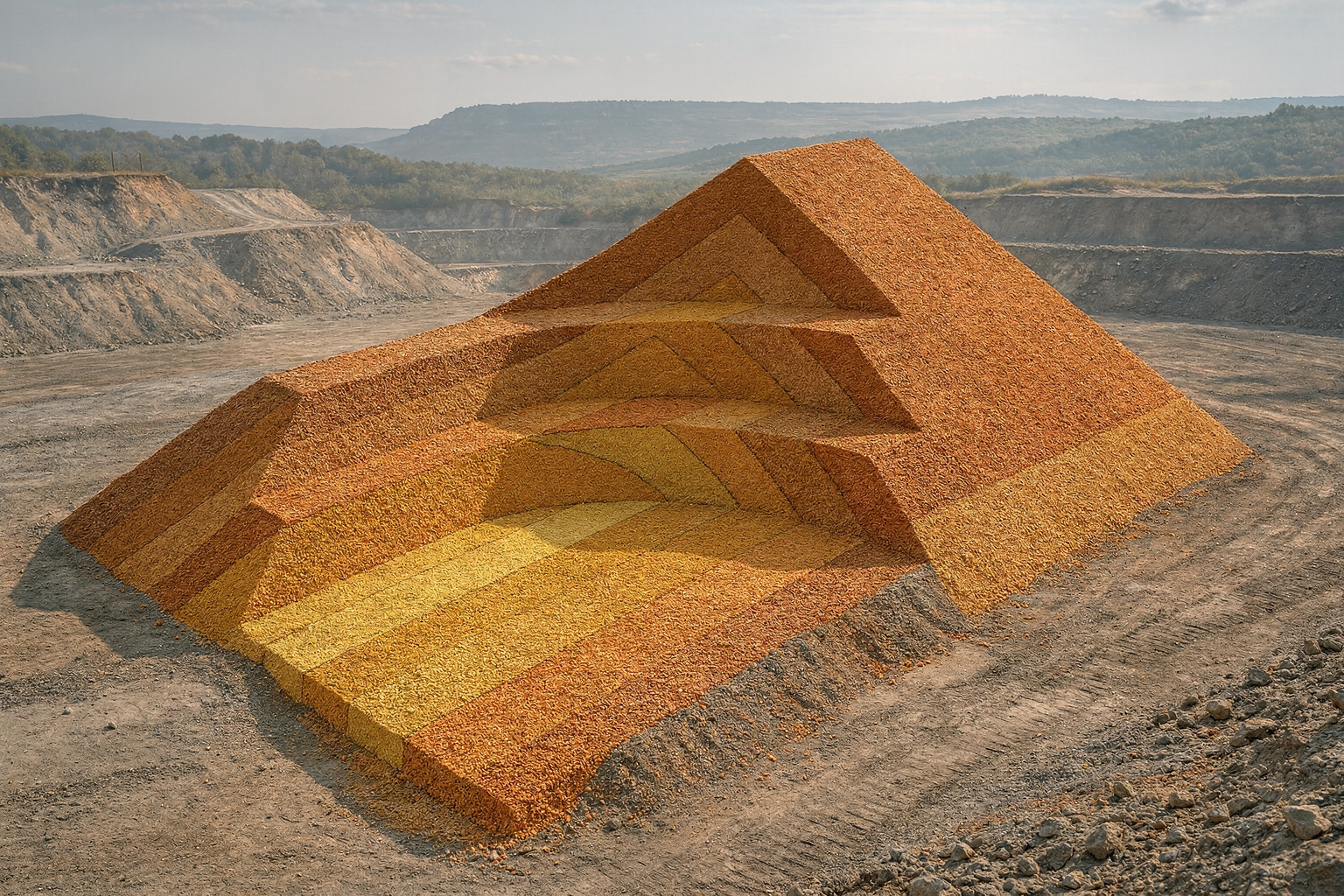

Боковое срезание (Side Cutting)

При методе бокового срезания реклаймер движется вдоль штабеля, срезая материал с боковой поверхности. Скребковая цепь сгребает верхний слой штабеля и подаёт его на дворовой (так иногда их называют) конвейер. За один проход срезается слой по всей длине штабеля, высота среза регулируется заглублением ковшей (скребков). Гомогенизация при таком методе зависит от того, как был уложен штабель. Если штабель уложен шевроном или конусами, где сегрегация выражена сильно, боковое срезание даст очень плохое усреднение — сначала пойдёт крупная фракция с поверхности, потом мелкая из центра. Если же штабель уложен валками или пластами, где сегрегация минимальна, боковое срезание может дать приемлемый результат. Однако в любом случае степень гомогенизации при боковом срезании невысока: коэффициент усреднения обычно составляет 1:2 — 1:4.

Оборудование для бокового срезания — портальные, полупортальные и боковые скребковые реклаймеры. Это самые распространённые и относительно недорогие машины. Они просты в обслуживании, надёжны и могут обслуживать несколько штабелей в любой последовательности, переезжая из одной секции в другую секцию склада. Именно за эту гибкость их ценят на складах с большим количеством разных продуктов.

Метод бокового срезания чаще всего применяется на накопительных складах, где усреднение не требуется, или на складах с материалами, не склонными к сильной сегрегации. Также он незаменим на многофункциональных портах минеральных удобрений, где в разных секциях склада лежат разные продукты и реклаймер должен быстро переключаться между ними. Для усреднительных складов с высокими требованиями к качеству продукта боковое срезание обычно не подходит.

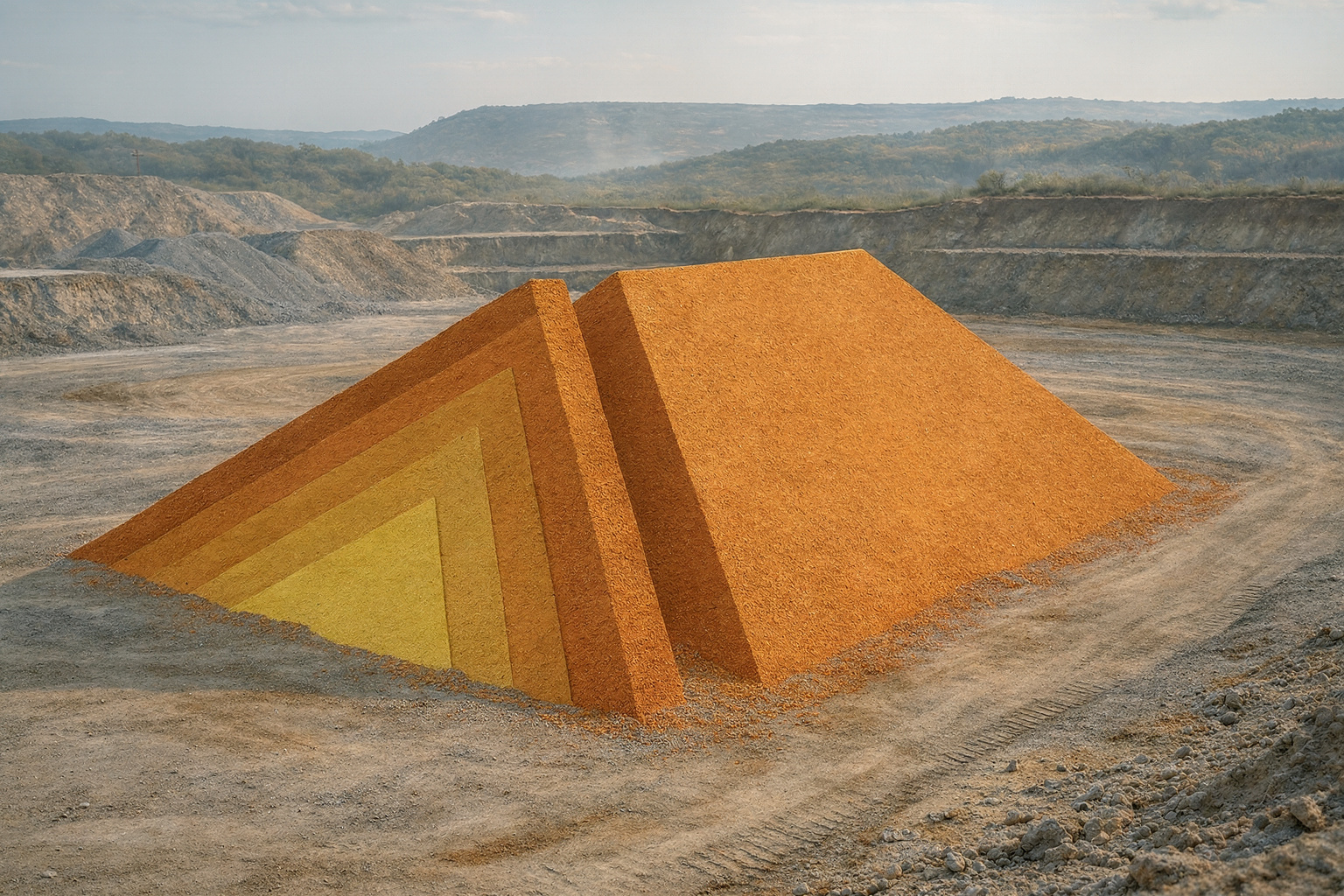

Длинные террасы (Long Travel Terracing)

При методе террасирования штабель разбирается слоями, называемыми террасами или уступами. Реклаймер срезает один слой по всей ширине штабеля на фиксированной высоте, затем опускается на следующий слой. Обычно используется три уровня резания: верхний, средний и нижний. Процесс повторяется до тех пор, пока штабель не будет полностью выбран. Гомогенизация при террасировании средняя — лучше, чем при боковом срезании, но хуже, чем при торцевом заборе. За счёт того, что реклаймер срезает слои последовательно, материал частично перемешивается, но сегрегация внутри каждого слоя может сохраняться. Коэффициент усреднения обычно составляет 1:4 — 1:6.

Оборудование для террасирования — стреловые роторные реклаймеры. Это машины с поворотной стрелой, на конце которой установлено ковшовое колесо. Реклаймер движется вдоль штабеля, поворачивая стрелу и срезая материал дугами. Такие машины достаточно сложны и дороги, но они очень производительны и широко распространены на крупных угольных и рудных терминалах.

Метод террасирования хорош для длинных штабелей и даёт простую и понятную автоматизацию. Однако он оставляет ступеньки — уступы на поверхности штабеля, что может приводить к осыпанию материала при работе с сыпучими грузами. Поэтому на очень сыпучих материалах террасирование применяют с осторожностью, либо используют более продвинутые методы, такие как шаг пилигрима.

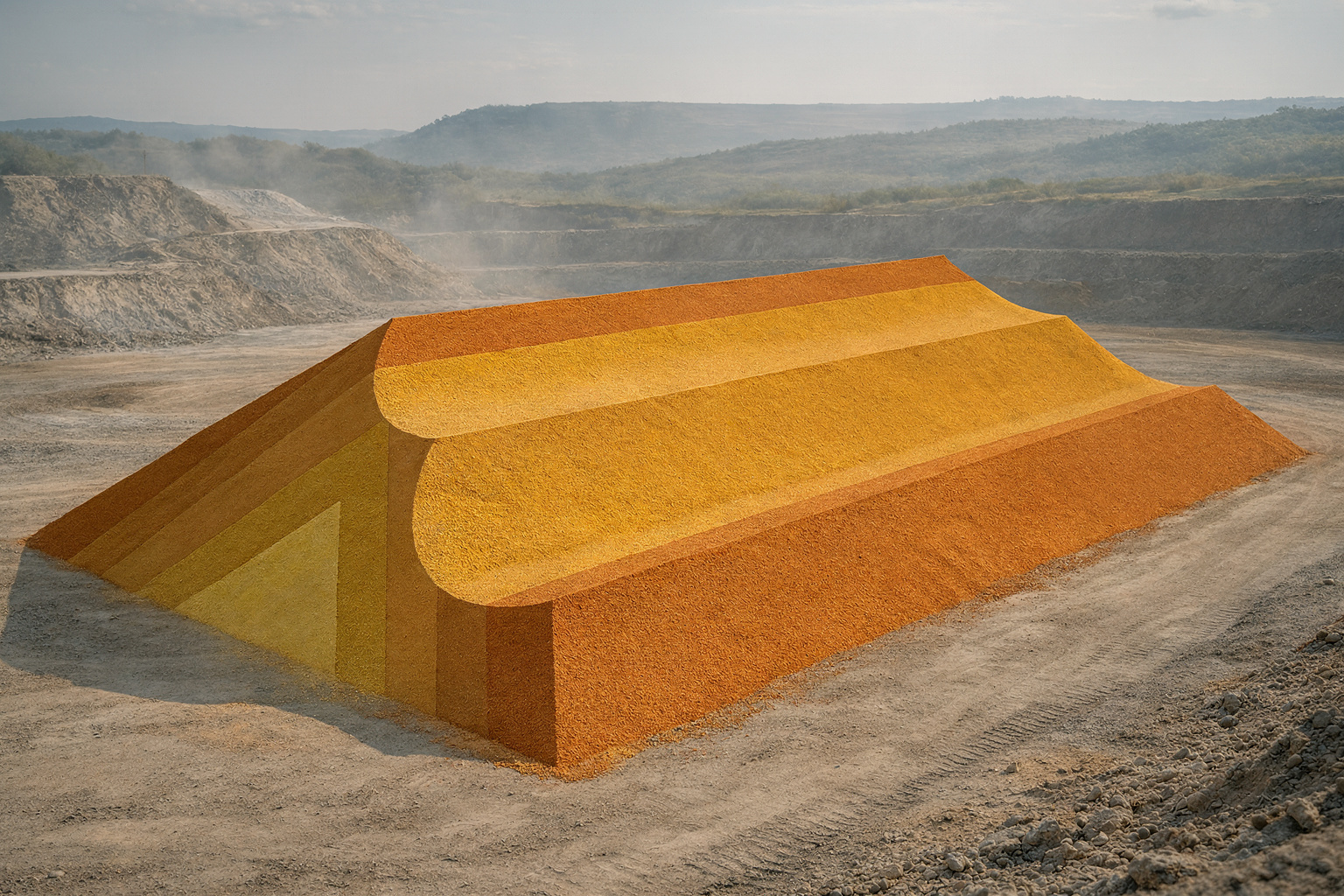

Шаг пилигрима (Pilgrim Step)

Метод шага пилигрима — это усовершенствованное террасирование. Штабель разбирается уступами, но каждый следующий уступ начинается раньше, чем заканчивается предыдущий. То есть реклаймер не срезает весь слой от начала до конца, а делает серию коротких заходов с перекрытием. Это предотвращает осыпание материала и обрушение стенок. Длина уступа не фиксирована — она зависит от того, сколько поворотных дуг делает реклаймер за один подход. Гомогенизация при шаге пилигрима выше, чем при обычном террасировании, потому что перекрытие уступов обеспечивает дополнительное перемешивание. Коэффициент усреднения может достигать 1:6 — 1:8.

Оборудование — те же стреловые роторные реклаймеры, но с более сложной системой управления. Алгоритм шага пилигрима требует точного программирования движения ковшового колеса и координации с перемещением всей машины. Это сложнее в настройке, но даёт лучший результат.

Метод шага пилигрима особенно эффективен на крупных складах с длинными штабелями, где важна устойчивость откоса и высокое качество усреднения. Он широко применяется на угольных терминалах, в металлургии и на складах руды. При этом производительность остаётся высокой, а риск обрушения материала минимален.

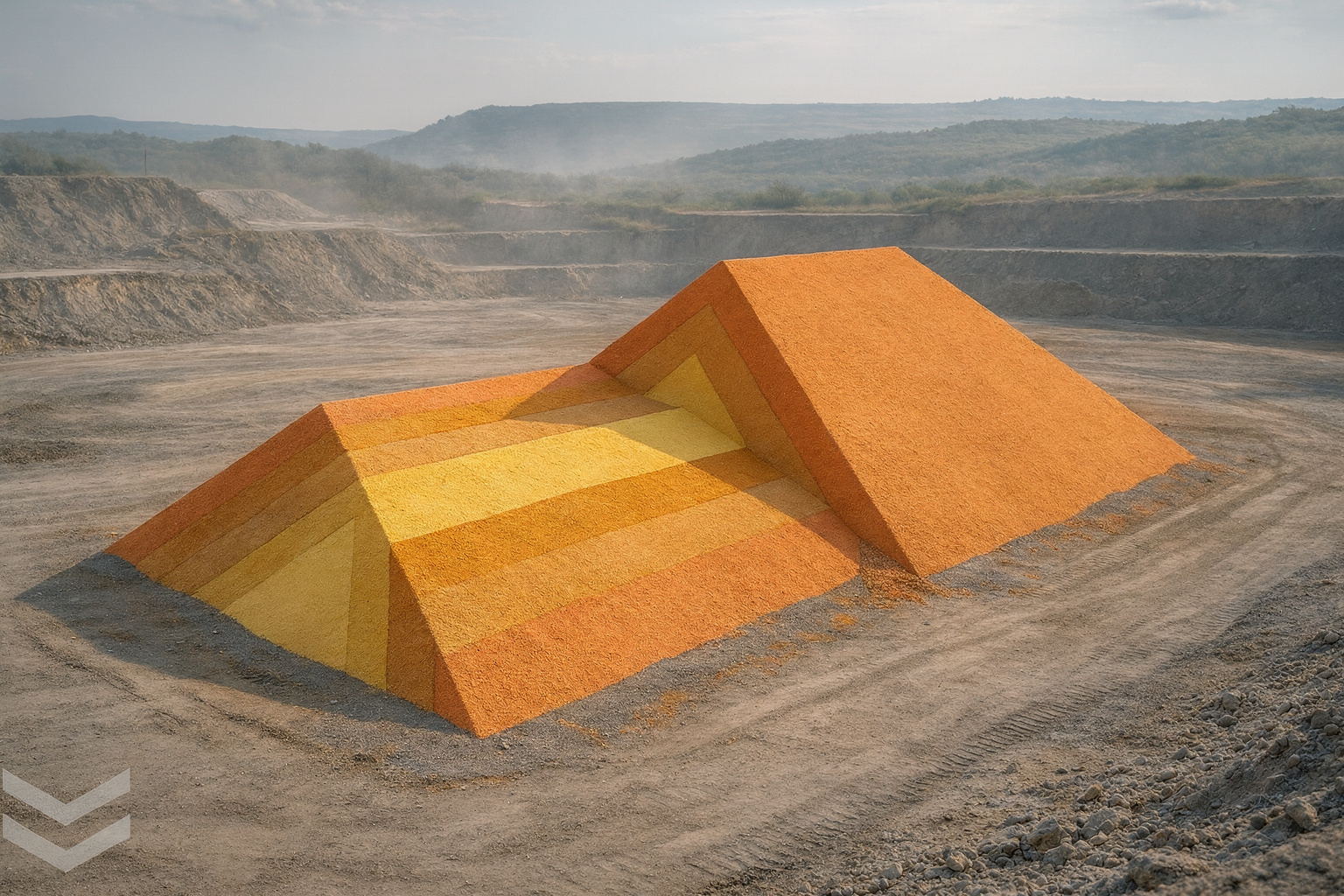

Торцевой забор (Face Reclaiming)

Метод торцевого забора — это эталон гомогенизации. Реклаймер забирает материал с торца штабеля по всей высоте одновременно. В мостовых скребковых реклаймерах для этого используется борона (harrow), которая движется поперёк сечения штабеля, осыпая материал на скребковую цепь. В мостовых роторных реклаймерах ковшовое колесо срезает торец слоями, но тоже по всей высоте. В барабанных реклаймерах вращающийся барабан с ковшами забирает материал со всего поперечного сечения одновременно. Гомогенизация при торцевом заборе максимальна, потому что материал срезается со всей высоты штабеля сразу, перемешивая все слои, уложенные стакером. Коэффициент усреднения может достигать 1:8 — 1:10.

Метод торцевого забора незаменим на усреднительных складах цементных заводов, где гомогенизация сырья критически важна для стабильности клинкерного производства. Его также используют на крупных угольных электростанциях и в металлургии для гомогенизации железной руды и концентратов. Главный недостаток — реклаймер «зажат» между штабелями и может обслуживать только два соседних. Для работы с параллельными штабелями требуется перегружательная тележка или специальные поворотные тележки, что усложняет конструкцию и увеличивает стоимость, об этом, кстати, я писал в статье о барабанном реклаймере.

Как выбрать метод разбора и почему важен комплексный подход

Выбор метода разбора — это баланс между качеством гомогенизации, производительностью и капитальными затратами. Боковое срезание дёшево и гибко, но даёт низкое усреднение. Длинные террасы и шаг пилигрима — золотая середина для крупных складов с роторными реклаймерами. Торцевой забор — эталон качества, но требует самых дорогих машин и жёсткой привязки к конфигурации склада.

Важно понимать: метод разбора должен работать в паре с методом укладки. Шеврон, уложенный с сильной сегрегацией, можно частично исправить торцевым забором, но идеального усреднения не будет. Валки, уложенные с минимальной сегрегацией, отлично работают с боковым срезанием. А пласты, уложенные горизонтальными слоями, дают максимальный эффект только в паре с торцевым забором. Правильная пара «укладка — разбор» даёт результат. Ошибочная — превращает склад в головную боль.

Именно поэтому мы в своей работе сначала делаем вариативный инжиниринг: смотрим показатели технологий, какое качество усреднения будет получаться на выходе, моделируем процессы. И только после этого рассчитываем стоимость проекта и выдаём заказчику обоснованную картину — без сюрпризов и с гарантией, что оборудование будет работать так, как нужно. Конечно же, мы всегда понимаем, что сырьё может меняться и не один проект не бывает гладким, но мы делаем моделирование поведения частиц и тогда риски минимизируются.
